簡介:

YGSX-10A三相小電流發生器是用于對各種儀表，電能表,熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場.

技術指標:

1、可長時間輸出0～10A電流

2、可同時串接若干只校驗，提高工作效率

3、電源輸入：AC 380/220V 50Hz 三相三線

4、額定功率：200VA 1*3只 3相200VA一組

5、儀表等級：0.2級

6、輸出電流：3×10A

功能特點：

1、電壓電流六位半顯示，全國首創六位半LCD顯示，顯示精度更高，實驗結果更準確

2、128*64液晶顯示，顯示數據更直觀，讀數更快捷

3、儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數

4、采用美觀大方的PVC面板，使面板更耐臟耐磨

5、測量精度高         0.2級

6、功率大、體積小、帶負載能力強

7、采用電能計量芯片

8、標準正弦波

三相小電流發生器操作指南:

1、接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。

2、測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。

3、在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。

4、本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)

5、該設備容量是按30分鐘工作設計。

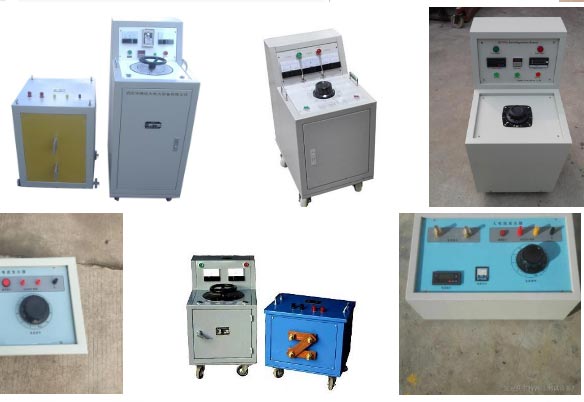

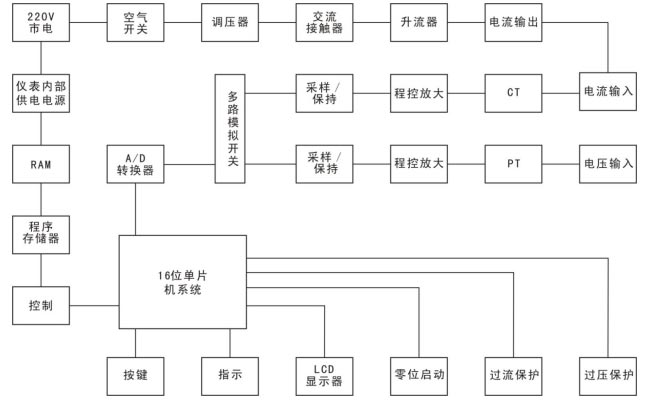

三相小電流發生器工作原理：

1、儀器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。

2、電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。

3、電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。

4、由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備5、輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。
